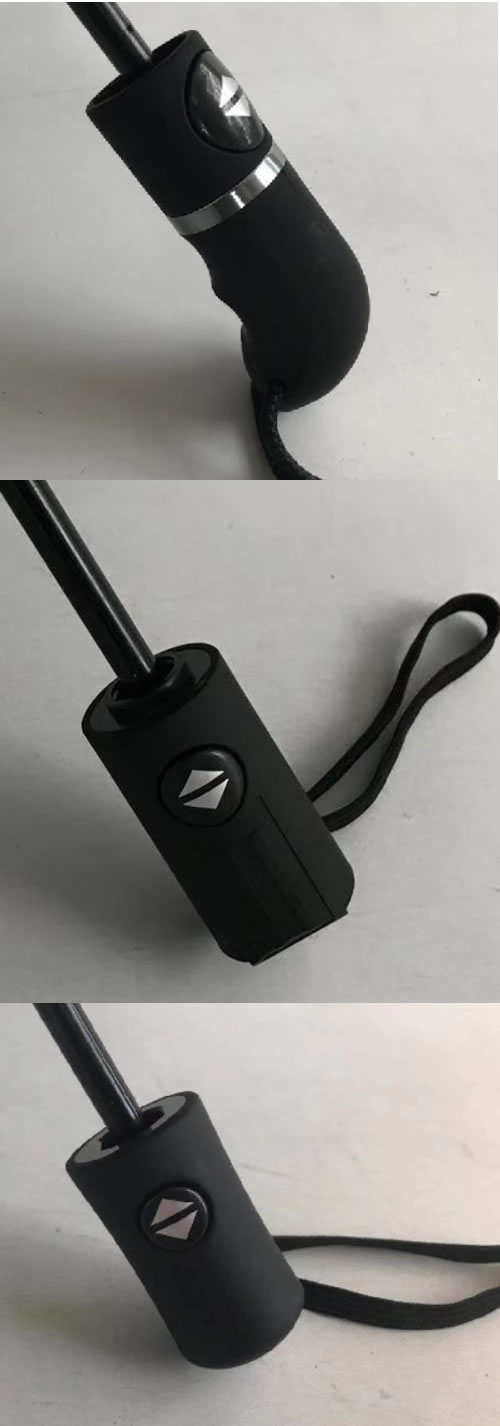

雨傘定制中，傘柄經(jīng)常都看到配置ABS材料，很多人都不知道ABS是什么，那么ABS塑料到底是什么呢？讓我們一起了解了解吧。

    ABS塑料的簡(jiǎn)介

    ABS是丙烯腈Acrylonitrile（23～41%）、丁二烯Butadiene（10～30%）和苯乙烯Styrene（29～60%）三種單體共聚而成的聚合物，英文名稱(chēng)為Acrylonitrile-Butadiene-Styrene，簡(jiǎn)稱(chēng)ABS。

    ABS的制造方法分為混煉法與接枝法兩種，混煉法ABS最早是由美國橡膠公司在1945年開(kāi)發(fā)的，而接枝法ABS則是由美國Marbon公司在1954年首先合成的。合成的ABS有中沖級型、高沖級型、超高沖級型和耐熱型四類(lèi)。

    ABS共聚物中三種單體的一般比例為20：30：50，只要改變三者的比例、聚合方法、顆粒的尺寸，就可以生產(chǎn)出一系列具有不同沖擊強度、流動(dòng)特性的ABS品種。比如增加丁二烯組分的含量，就可以提高ABS的沖擊強度，但是硬度與流動(dòng)性會(huì )降低，強度和耐熱性會(huì )變差。如果ABS中丁二烯的含量達到50%以上，則稱(chēng)為高膠粉，常用于A(yíng)BS和PC/ABS的增韌改性。

    ABS最初是在PS改性基礎上發(fā)展起來(lái)的，由于具有韌、剛、硬的獨特優(yōu)點(diǎn)，其用量與PS相當，而且應用范圍已經(jīng)遠遠超過(guò)PS，因此成為一種獨立于PS的塑料品種。早期將ABS劃分為工程塑料一類(lèi)，但隨其快速發(fā)展，產(chǎn)量很快接近其母體PS，因此從2000年起就將其劃分為通用塑料一類(lèi)，成為第五大通用塑料品種。

    如何提高ABS塑料的耐熱性？

    1.讓高分子的分子模型架成三維結構，形成網(wǎng)眼，從而抑制分子運動(dòng)；

    2.在分子機構里面加入難以運動(dòng)的芳香族環(huán)和脂環(huán)結構；

    3.在高分子里面加入極性基，從而依靠像氫氧鏈的結合力量的來(lái)抑制分子結構；

    4.在高分子結構里面導入晶體構造做耐熱改性，用耐熱改性劑。

    ABS塑料的材料性能

    1、常規性能

    塑料ABS無(wú)毒、無(wú)味，外觀(guān)呈象牙色半透明，或透明顆?；蚍蹱?。密度為1.05~1.18g/㎝3,收縮率為0.4%~0.9%,彈性模量值為2Gpa,泊松比值為0.394，吸濕性<1%，熔融溫度217~237℃，熱分解溫度>250℃。

    2、力學(xué)性能

    塑料ABS有優(yōu)良的力學(xué)性能，其沖擊強度極好，可以在極低的溫度下使用；塑料ABS的耐磨性?xún)?yōu)良，尺寸穩定性好，又具有耐油性，可用于中等載荷和低轉速下的軸承。ABS的耐蠕變性比PSF及PC大，但比PA及POM小。
    3、熱學(xué)性能

    塑料ABS的熱變形溫度為93~118℃，制品經(jīng)退火處理后還可提高10℃左右。ABS在-40℃時(shí)仍能表現出一定的韌性，可在-40~100℃的溫度范圍內使用。

    4、電學(xué)性能

    塑料ABS的電絕緣性較好，并且幾乎不受溫度、濕度和頻率的影響，可在大多數環(huán)境下使用。

    5、環(huán)境性能

    塑料ABS不受水、無(wú)機鹽、堿及多種酸的影響，但可溶于酮類(lèi)、醛類(lèi)及氯代烴中，受冰乙酸、植物油等侵蝕會(huì )產(chǎn)生應力開(kāi)裂。ABS的耐候性差，在紫外光的作用下易產(chǎn)生降解；于戶(hù)外半年后，沖擊強度下降一半。

未經(jīng)允許不能隨意轉載本站文章資源。
